Prawidłowe zamocowanie elementów nośnych ma kluczowe znaczenie dla efektywności całego systemu odprowadzania wody. Nawet niewielkie odchylenia od zalecanych parametrów mogą prowadzić do przecieków, deformacji rynien lub uszkodzeń elewacji.
W praktyce stosuje się trzy główne typy mocowań: doczołowe (montowane na czołowej desce), nakrokwiowe (umieszczane bezpośrednio na krokwiach) oraz podstropowe (przymocowywane do konstrukcji dachu). Każdy wymaga indywidualnego podejścia – na przykład optymalny rozstaw dla wariantu czołowego wynosi 60 cm, podczas gdy w przypadku haków krokwiowych zwiększa się do 80-90 cm.
Kluczowym aspektem jest dobór materiałów kompatybilnych z typem pokrycia dachowego i warunkami atmosferycznymi. Stal ocynkowana sprawdza się w większości przypadków, podczas gdy aluminium rekomendowane jest przy dużych obciążeniach śniegiem.
Precyzyjne pomiary kąta nachylenia oraz zachowanie ciągłości systemu gwarantują bezawaryjne działanie przez minimum 15-20 lat. Błędy na tym etapie mogą skutkować koniecznością wymiany całej instalacji już po 2-3 sezonach eksploatacji.
W kolejnych częściach materiału szczegółowo omówimy kolejne etapy prac: od przygotowania narzędzi, przez techniki montażowe, po testowanie szczelności. Przedstawimy również porównanie kosztów różnych rozwiązań systemowych.
Znaczenie i rodzaje haków rynnowych
Elementy mocujące stanowią podstawę funkcjonalności systemów odwadniających. Ich zadaniem jest utrzymanie rynien w stabilnej pozycji, co zapewnia efektywny spływ wody i zapobiega uszkodzeniom konstrukcji dachu.
Charakterystyka haków doczołowych
Haki montowane do deski czołowej wyróżniają się uniwersalnym zastosowaniem. Stalowe modele z powłoką antykorozyjną dominują w tradycyjnych instalacjach. Pozwalają na szybki montaż bez ingerencji w konstrukcję dachu, przy zachowaniu rozstawu 50-60 cm między elementami.
Specyfika haków nakrokwiowych i podstropowych
Rozwiązania krokwiowe wymagają bezpośredniego mocowania do więźby dachowej. Aluminiowe warianty o zwiększonej wytrzymałości sprawdzają się przy dużych obciążeniach. W systemach podstropowych stosuje się specjalne uchwyty mocowane do płatwi, co umożliwia precyzyjne dostosowanie kąta nachylenia.
Różnice w technologiach montażu wpływają na stabilność całej instalacji. Wybór konkretnego typu determinują: rodzaj pokrycia dachowego, lokalne warunki klimatyczne oraz architektura budynku.
Przygotowanie powierzchni i ustalenie spadku rynny
Prace instalacyjne wymagają starannego zaplanowania przestrzeni roboczej. Nierówności podłoża lub niewłaściwe rozmieszczenie punktów mocowania prowadzą do zaburzeń w funkcjonowaniu systemu odwadniającego.
Dokładne pomiary i wyznaczenie linii bazowej
Proces rozpoczyna się od określenia całkowitej długości dachu. Optymalny spadek wynosi 1-3 mm na każdy metr bieżący rynny – wartość poniżej tego zakresu utrudnia grawitacyjny przepływ wody, zaś przekroczenie grozi nadmiernym naprężeniem konstrukcji.
Do wyznaczenia linii bazowej stosuje się laserowy niwelator lub precyzyjną poziomnicę. Punkt startowy („0”) ustala się w najwyższym miejscu instalacji, po czym zaznacza kolejne pozycje haków z zachowaniem obliczonego nachylenia.
| Narzędzie | Zakres błędu | Zastosowanie |
|---|---|---|
| Waga hydrauliczna | ±0,5 mm/m | Dachy o długości do 10 m |
| Niwelator laserowy | ±0,2 mm/m | Konstrukcje powyżej 15 m |
| Poziomica rynnowa | ±1 mm/m | Lokalne korekty nachylenia |
Wytyczenie linii gięcia wymaga uwzględnienia specyfiki materiału rynny. Błędnie obliczony kąt powoduje gromadzenie się zanieczyszczeń i zwiększa ryzyko oblodzenia w okresie zimowym.
Finalnym etapem jest weryfikacja pomiarów wzdłuż całej krawędzi dachu. Odchylenia większe niż 2 mm na odcinku 5 m dyskwalifikują przygotowaną konfigurację i wymagają powtórzenia prac.

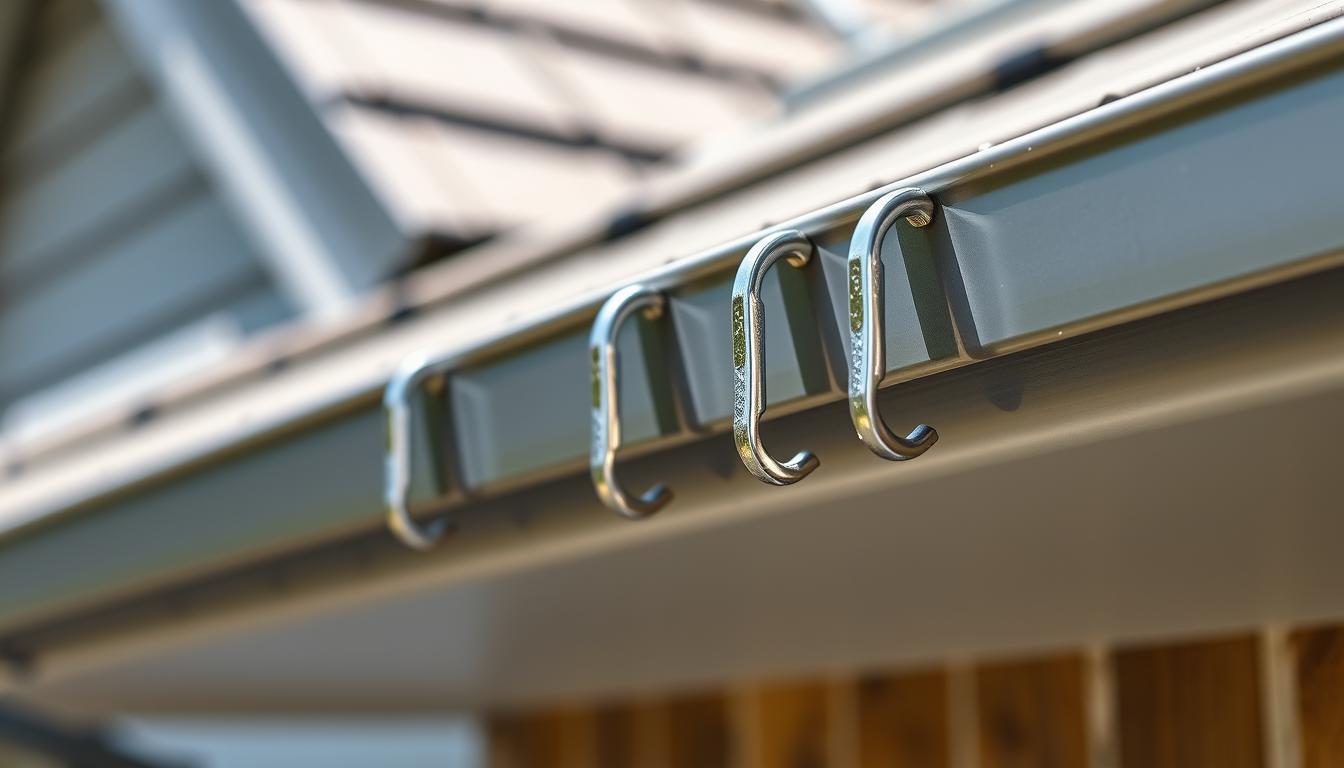

Montaż haków rynnowych – krok po kroku
Instalacja elementów mocujących wymaga systematycznego podejścia i ścisłego przestrzegania procedur technicznych. Błędy na tym etapie skutkują niestabilnością całego systemu oraz przyspieszonym zużyciem komponentów.
Technika gięcia i ustalanie miejsca zawieszenia
Kształtowanie elementów rozpoczyna się od precyzyjnego wyznaczenia linii gięcia zgodnej z obliczonym spadkiem. Specjalistyczne imadło kątowe umożliwia uzyskanie wymaganego profilu bez uszkodzenia powłoki ochronnej. Każdy hak wymaga indywidualnego dopasowania do krzywizny dachu.
Punkty mocowania wyznacza się poprzez odwzorowanie wcześniej przygotowanego schematu. W przypadku konstrukcji łukowych stosuje się dodatkowe podpory dystansowe co 40 cm.
Stosowanie właściwych narzędzi i materiałów
Kompletny zestaw instalacyjny obejmuje:
| Narzędzie | Zastosowanie | Precyzja |
|---|---|---|
| Imadło hydrauliczne | Formowanie profili | ±0,5° |
| Klucz dynamometryczny | Dokręcanie łączników | 2-25 Nm |
| Szablon montażowy | Wyrównanie elementów | ±1 mm |
Do łączenia rynien stosuje się złączki samouszczelniające z gumowymi uszczelkami. Wymagają one okresowej kontroli szczelności – szczególnie po ekstremalnych zjawiskach atmosferycznych.
Finalnym etapem jest test obciążeniowy. Umieszczenie worków z piaskiem o masie 15 kg/m² symuluje warunki eksploatacyjne i pozwala wykryć ewentualne niedociągnięcia.
Właściwe techniki mocowania i zachowanie odległości
Optymalna konfiguracja elementów nośnych decyduje o wytrzymałości konstrukcji przez cały okres eksploatacji. Nieprzestrzeganie norm technicznych dotyczących rozstawu prowadzi do deformacji profili i przecieków w newralgicznych punktach.

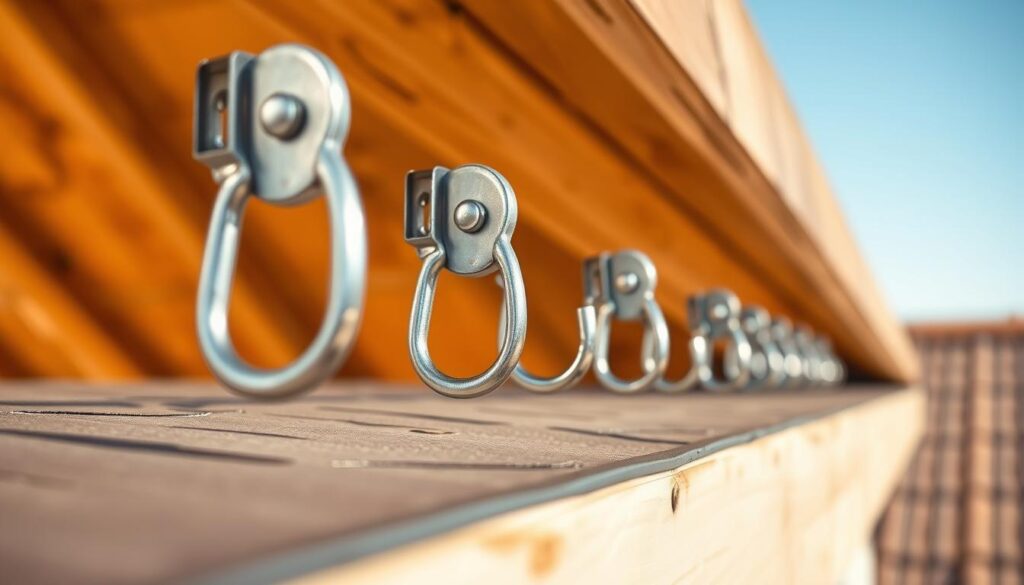

Standardowy rozstaw haków (50 cm do 60 cm)
Zalecany odstęp między punktami mocowania wynosi 50-60 cm dla większości systemów. W rejonach o zwiększonych opadach stosuje się minimalną wartość 50 cm, co zapewnia lepszą stabilność. Przykładowo: przy długości okapu 12 m wymagane jest 20-24 elementów mocujących.
Zastosowanie sznurka do wyznaczania spadku
Nylonowy sznur budowlany z obciążnikiem umożliwia precyzyjne wytyczenie linii spadku. Procedurę rozpoczyna się od zamocowania końcówki w najwyższym punkcie, po czym reguluje się napięcie zgodnie z wymaganym nachyleniem 3 mm/m.
Stabilność montażu i bezpieczeństwo instalacji
Każdy hak wymaga zastosowania minimum dwóch wkrętów nierdzewnych o średnicy 5 mm. Test wytrzymałościowy z obciążeniem 15 kg/m² wykazuje rzeczywistą nośność systemu. Błędy w rozstawie powyżej 70 cm powodują widoczne ugięcie rynny już po pierwszym sezonie.
| Typ konstrukcji | Rozstaw haków | Maksymalne obciążenie |
|---|---|---|
| System standardowy | 60 cm | 20 kg/m² |
| Wersja wzmocniona | 50 cm | 35 kg/m² |
Końcowe rady dotyczące montażu systemu rynnowego
Ostatni etap prac koncentruje się na zamocowaniu rur spustowych, które decydują o efektywnym odprowadzaniu wody. Precyzyjne wypoziomowanie elementów zapobiega zastojom cieczy i przeciążeniom w newralgicznych punktach systemu.
Rozstaw haków należy utrzymać w przedziale 50-60 cm, stosując wyłącznie nierdzewne łączniki. W przypadku dachów o długości przekraczającej 12 m wymagane jest dodanie wsporników dystansowych co 40 cm dla stabilizacji konstrukcji.
Nachylenie 3 mm na metr bieżący zapewnia grawitacyjny przepływ bez ryzyka deformacji. Błędne ustawienie tego parametru powoduje gromadzenie się liści i zwiększa nacisk na złączki podczas ulewnych deszczów.
Test szczelności przeprowadza się przez zalanie systemu 20 litrami wody w ciągu 5 minut. Wycieki w okolicach odpływu lub nierównomierny spadek wskazują na konieczność korekty ustawień.
Stosowanie profili ze wzmocnionymi uszczelkami i regularne czyszczenie rur spustowych wydłuża żywotność instalacji do 25 lat. Warto pamiętać, że każde odstępstwo od norm technicznych obniża wydajność systemu średnio o 30-40%.
