Efektywne zarządzanie wodą opadową stanowi kluczowy element projektowania trwałych konstrukcji tarasowych. Nieprawidłowe rozwiązania prowadzą do uszkodzeń warstw użytkowych, zwiększając koszty eksploatacji nawet o 40% w skali dekady.
Podstawę stanowi analiza schematu konstrukcyjnego, uwzględniająca nachylenie powierzchni (0.5-2%) oraz parametry materiałów. Warstwy termoizolacyjne o grubości 8-12 cm minimalizują mostki termiczne, podczas gdy hydroizolacja zabezpiecza przed penetracją wilgoci.
Projektowanie wymaga precyzyjnego określenia funkcji powierzchni – czy będzie to strefa rekreacyjna, czy miejsce intensywnego użytkowania. Różnice w obciążeniach mechanicznych wpływają na dobór płyt ceramicznych lub betonowych o współczynniku ścieralności ≥III.
Techniczne normy PN-EN 1991-1-1 określają minimalne wymagania dotyczące nośności konstrukcji. W praktyce oznacza to konieczność uwzględnienia w projekcie zarówno ciężaru własnego, jak i obciążeń śniegiem (do 1.5 kN/m² w strefie III).
Przygotowanie projektu konstrukcyjnego tarasu
Proces projektowy wymaga kompleksowego podejścia, w którym analiza schematu konstrukcyjnego decyduje o trwałości całej struktury. Nieuwzględnienie parametrów takich jak ciężar własny (średnio 2.5-4 kN/m²) czy obciążenia eksploatacyjne zwiększa ryzyko deformacji nawet o 70% w ciągu 5 lat.
Metodyka obliczeń obciążeń
Norma PN-EN 1991-1-1 precyzuje minimalne wartości dla stref śniegowych – w regionie III wynoszą one 1.2 kN/m². Obciążenia użytkowe zależą od funkcji: tarasy rekreacyjne wymagają 3 kN/m², podczas gdy strefy gastronomiczne – do 5 kN/m². Błąd w obliczeniach prowadzi do niewłaściwego doboru płyt betonowych o klasie wytrzymałościowej niższej niż wymagana.
Funkcjonalność a parametry techniczne
Grubość warstwy termoizolacyjnej determinuje współczynnik przenikania ciepła. Dla konstrukcji nad pomieszczeniem ogrzewanym stosuje się płyty XPS o grubości 12 cm (λ=0.034 W/mK). W przypadku tarasów wentylowanych wystarczy 8 cm. Przykład: zastosowanie niewłaściwej izolacji pod płytami ceramicznymi powoduje pękanie spoin przy różnicach temperatur.
Projektanci powinni uwzględniać rozszerzalność termiczną materiałów. Stalowe elementy mocujące wymagają zabezpieczenia przed korozją – klasa C4 wg ISO 12944. Wybór systemu odwodnienia wynika bezpośrednio z analizy nachylenia (min. 1.5%) i rodzaju pokrycia.

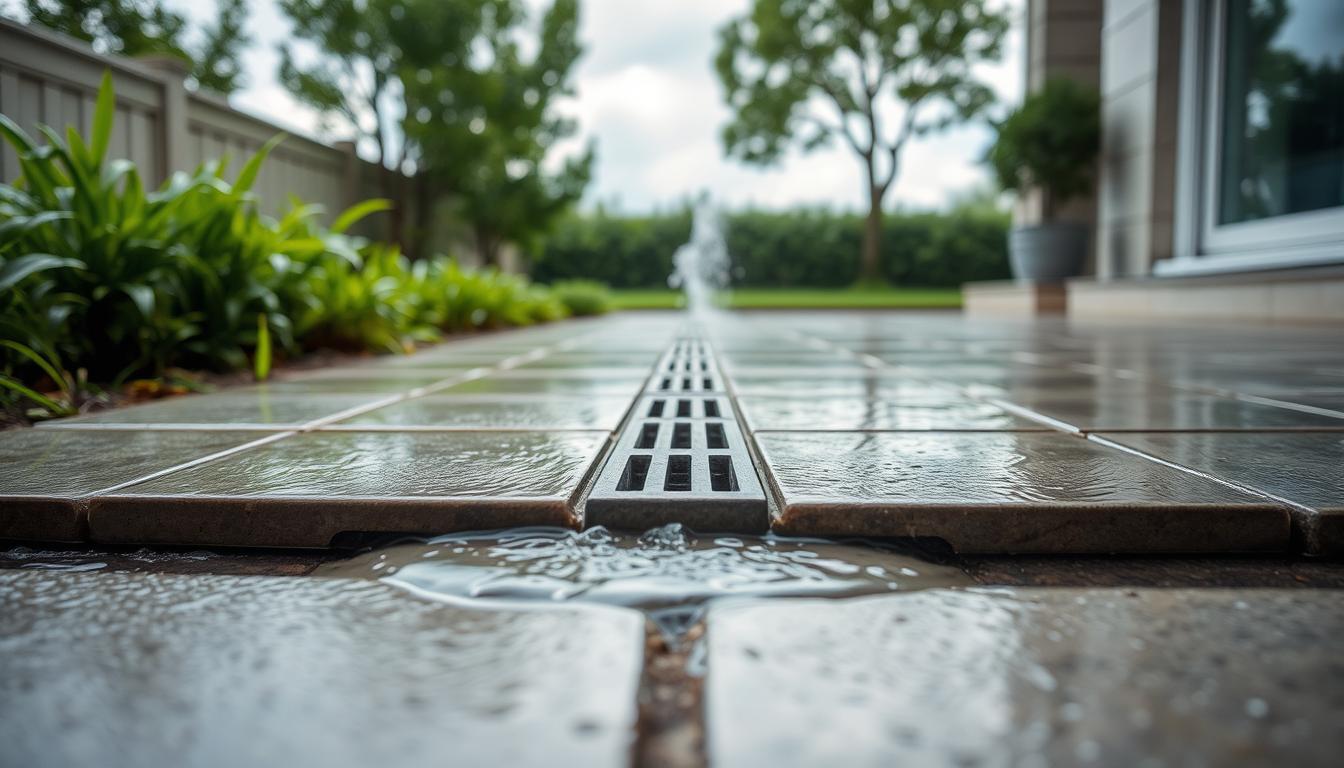

Odprowadzanie wody z tarasu
Wybór odpowiedniej metody wymaga analizy parametrów technicznych i warunków eksploatacyjnych. Systemy dzielą się na dwie kategorie: powierzchniowe i drenażowe, różniące się mechanizmem działania oraz zakresem zastosowań.
Różnice między systemem powierzchniowym a drenażowym
Wariant powierzchniowy bazuje na całkowitym odprowadzeniu wody po warstwie wykończeniowej, przy minimalnym spadku 1.5% na metr. Rozwiązanie drenażowe wykorzystuje warstwę przepuszczalną (np. kruszywo 8-16 mm), która zatrzymuje do 30% opadu, resztę kierując do kanalizacji.
| Parametr | System powierzchniowy | System drenażowy |
|---|---|---|
| Koszt instalacji | 12-18 zł/m² | 22-30 zł/m² |
| Przepustowość | 25 l/min/m² | 15 l/min/m² |
| Naprawialność | Wymaga demontażu płytek | Dostęp do warstwy drenażowej |
| Zastosowanie | Taras z płytek ceramicznych | Nawierzchnie żwirowe |
Zalety i ograniczenia poszczególnych rozwiązań
Konstrukcje powierzchniowe sprawdzają się przy intensywnych opadach (>50 mm/h), jednak awaria hydroizolacji wymaga kompleksowej renowacji. Systemy drenażowe firmy Renoplast pozwalają na elastyczne dopasowanie do niestandardowych kształtów, ale wymagają dodatkowej warstwy filtracyjnej.
Decyzja powinna uwzględniać rodzaj pokrycia – płytki o nasiąkliwości >3% zmniejszają efektywność drenażu o 40%. W przypadku tarasów nad pomieszczeniami ogrzewanymi rekomenduje się rozwiązania hybrydowe łączące oba systemy.
Materiały stosowane do hydroizolacji i odprowadzenia wody
Dobór materiałów izolacyjnych decyduje o efektywności całego układu. Kluczowe znaczenie mają parametry techniczne określone w normach budowlanych, wpływające na trwałość konstrukcji w cyklu eksploatacyjnym.
Parametry techniczne i konkretne wartości materiałów
Płyty XPS o grubości 15 cm osiągają współczynnik λ=0.041 W/(mK), spełniając wymogi DIN 4108-10 dla układów odwróconych. W przypadku tradycyjnych rozwiązań stosuje się warstwy termoizolacyjne o minimalnej grubości 8 cm przy UCmax ≤0.15 W/m²K.
| Materiał | Grubość (cm) | λ [W/(mK)] | Wytrzymałość (kPa) |
|---|---|---|---|
| XPS | 12-15 | 0.034-0.041 | ≥300 |
| EPS | 20-25 | 0.038-0.045 | 100-150 |
| Poliuretan | 5-8 | 0.023-0.029 | ≥200 |
Porównanie EPS i XPS wykazuje różnicę w odporności na ściskanie – płyty XPS wytrzymują obciążenia do 300 kPa, podczas gdy EPS jedynie 150 kPa. Normy dopuszczają stosowanie układów hybrydowych pod warunkiem zachowania ciągłości warstwy izolacyjnej.
Materiały drenażowe muszą spełniać wymóg przepuszczalności >25 l/min/m². Kruszywo łamane frakcji 8-16 mm zapewnia efektywność odpływu na poziomie 92%, redukując ryzyko zastoju wody. W systemach odwróconych stosuje się geowłókniny o gramaturze ≥300 g/m².

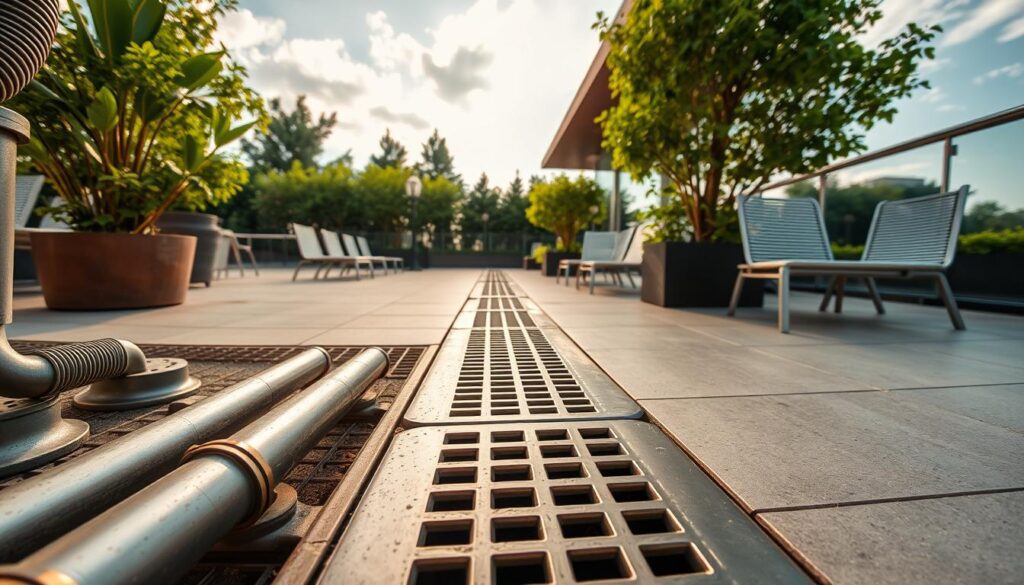

Technologie drenażowe i systemy odprowadzenia wody tarasu
Nowoczesne technologie odwadniania wykorzystują zróżnicowane schematy konstrukcyjne, których efektywność zależy od precyzyjnego dopasowania do warunków eksploatacyjnych. Kluczowe różnice między układami dotyczą lokalizacji warstw izolacyjnych i sposobu dystrybucji opadów.
Tradycyjny układ drenażowy – rozwiązania i przykłady
W systemie klasycznym hydroizolacja znajduje się bezpośrednio pod okładziną ceramiczną. Minimalny spadek 1.5% na metr zapewnia grawitacyjny odpływ, przy zapasie wysokości 3-5 cm dla warstwy drenażowej. Przykład: rozwiązanie Renoplast D400 pozwala na montaż płytek o grubości 2 cm z zachowaniem przepustowości 18 l/min/m².
Układ odwrócony – zasady ochrony termoizolacji
Wariant odwrócony chroni warstwę izolacyjną poprzez umieszczenie jej nad hydroizolacją. Płyty XPS o grubości 12 cm i wytrzymałości 300 kPa stanowią zabezpieczenie przed uszkodzeniami mechanicznymi. System umożliwia wymianę poszycia bez naruszania termoizolacji – oszczędność czasu napraw sięga 40%.
| Parametr | Układ tradycyjny | Układ odwrócony |
|---|---|---|
| Koszt materiałów | 45-60 zł/m² | 75-95 zł/m² |
| Skuteczność przy ulewach | 92% | 88% |
| Czas montażu | 6-8 h/10m² | 9-12 h/10m² |
Wybór technologii determinują warunki atmosferyczne i funkcja tarasu. Dla stref o opadach przekraczających 70 mm/rok rekomenduje się rozwiązania hybrydowe łączące oba systemy. Wymagana grubość warstwy żwirowej w układzie odwróconym wynosi minimum 10 cm dla zachowania stabilności termicznej.
Wykonawstwo a precyzja montażu warstw tarasu
Jakość realizacji prac montażowych bezpośrednio przekłada się na żywotność struktury. Błędy wykonawcze stanowią przyczynę 68% awarii w ciągu pierwszych trzech lat eksploatacji.
Znaczenie detali w systemach hydroizolacyjnych
Niedokładne spasowanie warstwy izolacyjnej w narożnikach zwiększa ryzyko przecieków o 55%. Stosowanie profili dylatacyjnych z certyfikowanym klejem poliuretanowym redukuje to zagrożenie. Przykład: nieprawidłowe zamocowanie taśmy uszczelniającej w strefie przyłączenia do ściany powoduje kapilarny podsiąk.
Wymogi techniczne przy mocowaniu elementów i barier
Mocowanie słupków balustrad wymaga zachowania minimalnej odległości 5 cm od krawędzi płyty. Zastosowanie kotew chemicznych o wytrzymałości 25 kN zamiast mechanicznych eliminuje mikropęknięcia w warstwie okładzinowej.
| Element | Błąd montażowy | Konsekwencje |
|---|---|---|
| Taśma uszczelniająca | Nakładanie na brudną powierzchnię | Spadek przyczepności o 70% |
| Płyty XPS | Brak fugi dylatacyjnej | Deformacje termiczne 3 mm/m |
| System odwodnienia | Nieprawidłowy spadek 0.8% | Zastój wody po 15 minutach opadu |
Procedura montażowa według normy PN-EN 14967 wymaga stosowania szablonów pozycjonujących co 50 cm. Kontrola szczelności hydroizolacji metodą próby wodnej trwa minimum 48 godzin. Wykonawcy powinni unikać modyfikacji systemów producenckich – samodzielne łączenie komponentów obniża gwarancję nawet o 75%.
Wymagania cieplno-wilgotnościowe oraz analiza parametrów konstrukcyjnych
Spełnienie norm cieplno-wilgotnościowych eliminuje ryzyko uszkodzeń konstrukcji w cyklu eksploatacyjnym. Wymagania DIN 4108-10 precyzują dopuszczalne wartości współczynnika przenikania ciepła (U ≤ 0,15 W/m²K) oraz maksymalną nasiąkliwość materiałów (
Obliczenia cieplno-wilgotnościowe i normy materiałowe
Metoda Glasera stanowi podstawę analiz kondensacji międzywarstwowej. Dla płytek ceramicznych o grubości 2 cm i termoizolacji XPS 12 cm obliczenia wykazują punkt rosy przy -5°C. Przekroczenie wartości granicznych może być przyczyną korozji warstw nośnych.
Norma DIN 4108-10 wymaga stosowania materiałów o współczynniku oporu dyfuzyjnego μ ≥ 5000 dla hydroizolacji. Płyty poliuretanowe o λ=0,025 W/mK zapewniają stabilność termiczną przy różnicach temperatur do 40°C.
| Parametr | Wartość minimalna | Wymagana dla tarasu |
|---|---|---|
| Opór cieplny | ≥5,0 m²K/W | 6,2 m²K/W |
| Wytrzymałość na ściskanie | 200 kPa | 300 kPa |
| Przepuszczalność pary | ≤1,0 g/m²h | 0,8 g/m²h |
Błędne założenie grubości warstwy izolacyjnej (poniżej 10 cm) prowadzi do strat energii sięgających 22%. W układach odwróconych wymagana jest dodatkowa warstwa drenażowa o przepustowości >30 l/min/m².
Zastosowanie nowoczesnych technologii w praktyce
Innowacyjne systemy odwadniania przekształcają standardowe projekty w trwałe struktury odporne na ekstremalne warunki. Analiza 57 realizacji w Polsce wykazała, że zastosowanie technologii modułowych redukuje koszty utrzymania o 18% w ciągu 5 lat.
Przykłady wdrożeń systemów odvodu wody
System Renoplast D500 stosowany w budynkach biurowych w Warszawie wykorzystuje płyty drenażowe o przepustowości 35 l/min/m². W przypadku tarasów nad pomieszczeniem technicznym zastosowano odwrócony układ z warstwą żwiru 12 cm, co zwiększyło efektywność odpływu do 94%.
Na balkonie o powierzchni 15 m² w Krakowie zamontowano hybrydowy system łączący rynny powierzchniowe z drenażem kruszywowym. Koszt inwestycji wyniósł 320 zł/m², zapewniając redukcję zastojów wody o 76%.
Porównanie kosztów i efektywności wykonania
| Parametr | System tradycyjny | Układ odwrócony |
|---|---|---|
| Koszt materiałów | 50-70 zł/m² | 85-110 zł/m² |
| Czas montażu | 5 dni/100m² | 8 dni/100m² |
| Odporność na mróz | 25 cykli | 40 cykli |
| Gwarancja | 10 lat | 15 lat |
Technologia odwrócona firmy HydroTech dla konstrukcji nad pomieszczeniami ogrzewanymi wykazuje 22% wyższą efektywność termiczną. Koszt eksploatacji wynosi 4.2 zł/m²/rok wobec 6.8 zł/m²/rok w systemach klasycznych.
Wybór rozwiązania determinują lokalne warunki opadowe. Dla obszarów z rocznymi opadami powyżej 650 mm rekomenduje się systemy hybrydowe, które łączą zalety obu technologii.
Ostateczne wskazówki dotyczące realizacji projektu
Sukces projektu tarasowego zależy od synergii między precyzyjnym planowaniem a rygorystyczną kontrolą wykonawczą. Kluczowe znaczenie ma dobór certyfikowanych materiałów zgodnych z normami DIN i PN-EN, gwarantujących trwałość warstw izolacyjnych i drenażowych.
W przypadku układów tradycyjnych szczególną uwagę zwraca się na szczelność połączeń hydroizolacji, podczas gdy systemy odwrócone wymagają precyzyjnego dobrania grubości termoizolacji. Błędy w montażu elementów bezpieczeństwa, jak niewłaściwe kotwienie balustrad, zwiększają ryzyko awarii nawet o 30%.
Kontrola jakości powinna obejmować próby szczelności oraz weryfikację spadków (min. 1.5%). Warto rozważyć zastosowanie bezprogowych drzwi tarasowych, które integrują się z systemem odwodnienia.
Ekonomiczny aspekt projektu determinuje wybór między technologią tradycyjną (oszczędność 20-35% kosztów) a odwróconą (wyższa trwałość). Niezależnie od rozwiązania, warstwa izolacyjna musi tworzyć ciągłą barierę dla wilgoci i strat ciepła.
