Podłączanie przewodów hydraulicznych do wiertnicy: zasilanie, powrót i przelew. Jak nie pomylić węży?

Hydraulika siłowa to krwiobieg każdej maszyny budowlanej. W przypadku osprzętu takiego jak wiertnice, błąd w podłączeniu przewodów może kosztować tysiące złotych – zazwyczaj kończy się to wydmuchaniem uszczelnień silnika hydraulicznego. Jak odróżnić przewód zasilający od powrotnego i do czego służy tajemniczy „trzeci wąż”? Oto praktyczny poradnik dla operatorów.

Podczas montażu nowego osprzętu na placu budowy często panuje pośpiech. To właśnie wtedy najłatwiej o pomyłkę. Wystarczy chwila nieuwagi, by zamienić przewody miejscami lub – co gorsza – zapomnieć o podpięciu linii przelewowej. Aby praca przebiegała bezpiecznie i wydajnie, osprzęt musi zostać połączony z układem nośnika zgodnie ze sztuką i zaleceniami producenta.

Dwa czy trzy przewody? Od tego trzeba zacząć

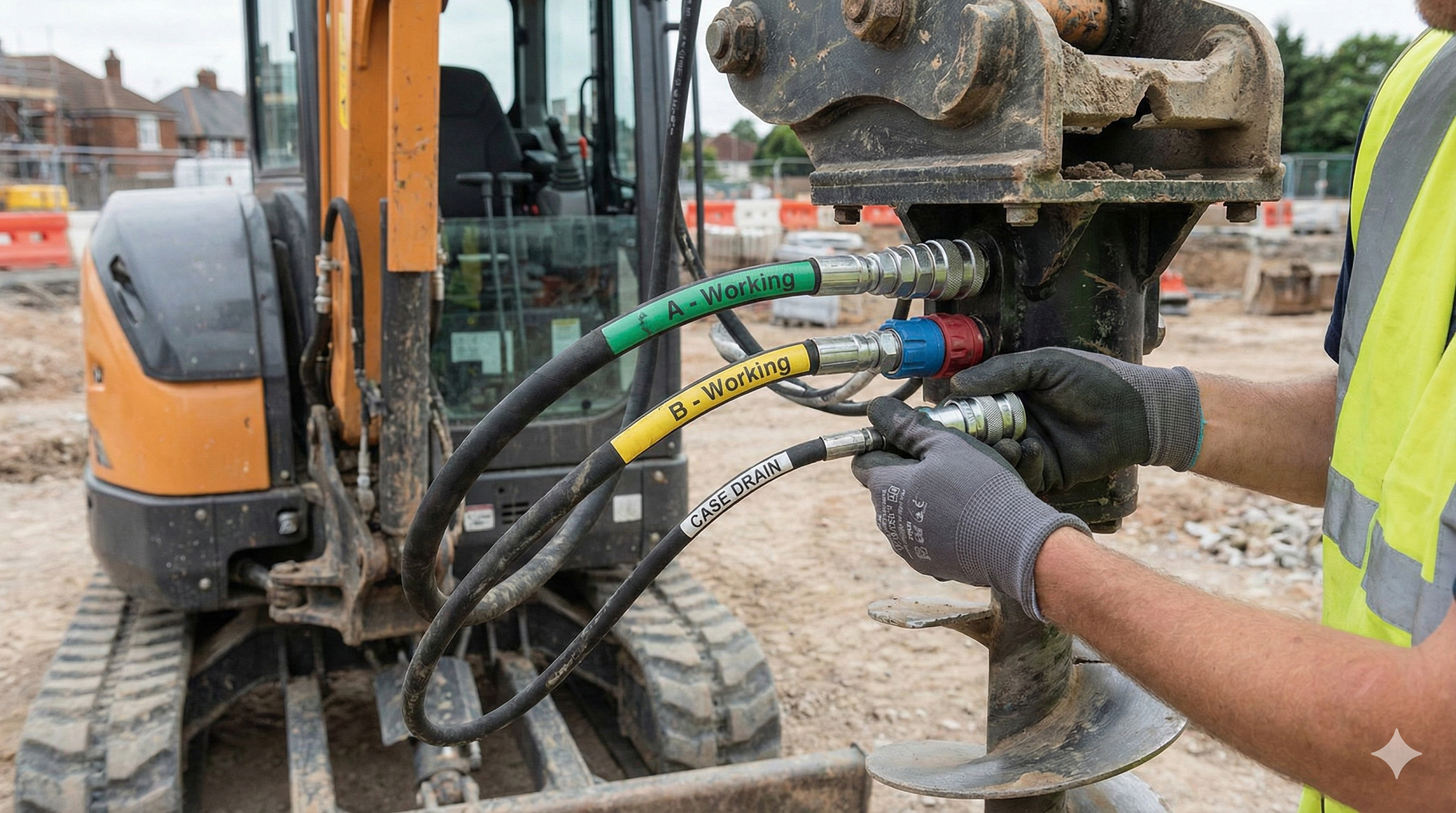

Konstrukcja napędu determinuje sposób jego podłączenia. Standardowa wiertnica hydrauliczna do minikoparki działa zazwyczaj w systemie dwukierunkowym, co umożliwia operatorowi wykonywanie obrotów prawo/lewo (niezbędne np. przy wycofywaniu wiertła z urobku). Oznacza to, że do silnika hydraulicznego muszą być doprowadzone przynajmniej dwa główne przewody robocze:

Linia A i B (Robocze): W zależności od tego, w którą stronę operator wychyli joystick, olej płynie jednym przewodem, a wraca drugim. Przy zmianie kierunku obrotów rola tych przewodów się odwraca. Dlatego zazwyczaj mają one taką samą średnicę.

Jednak w przypadku mocniejszych jednostek lub specyficznych silników hydraulicznych, pojawia się trzeci przewód. Jest to linia przelewowa, znana też jako drenaż, powrót wolny lub case drain. I to właśnie ona sprawia najwięcej problemów niedoświadczonym operatorom.

Linia przelewowa (Case Drain) – dlaczego jest krytyczna?

Silniki hydrauliczne nie są idealnie szczelne wewnętrznie – jest to cecha konstrukcyjna, a nie wada. Część oleju przecieka wewnątrz korpusu, aby smarować elementy ruchome. Ten olej musi swobodnie wrócić do zbiornika oleju w koparce.

  • Zadanie trzeciego przewodu: Odprowadzenie nadmiaru oleju z obudowy silnika bezpośrednio do zbiornika, z pominięciem rozdzielacza. W tej linii nie może panować wysokie ciśnienie.

Zobacz też:  Dlaczego warto zainwestować w moskitierę na okno dachowe?

Co się stanie, jeśli go nie podłączysz? Jeśli zaślepisz ten przewód lub podłączysz go pod linię ciśnieniową, olej zgromadzony w obudowie silnika nie znajdzie ujścia. Ciśnienie gwałtownie wzrośnie i wypchnie najsłabszy element – zazwyczaj jest to uszczelnienie wału (simering).

Efekt? Wyciek oleju, konieczność przestoju maszyny i kosztowna regeneracja silnika wiertnicy. W takich sytuacjach kluczowa jest szybka reakcja i dostęp do wysokiej jakości podzespołów – w końcu niezawodne części do koparek to gwarancja, że ewentualna awaria lub serwis nie zatrzymają budowy na długo.

Jak nie pomylić węży? Praktyczna identyfikacja

Stoisz przed maszyną, węże są brudne, a oznaczenia starte. Jak rozpoznać, który przewód jest który?

1. Średnica przewodu To najprostsza metoda weryfikacji.

  • Przewody zasilające/powrotne (robocze): Są grube, zazwyczaj ½” lub ¾”, aby zapewnić duży przepływ oleju.

  • Przewód przelewowy (trzeci): Jest wyraźnie cieńszy (często ¼” lub 3/8”), ponieważ odprowadza tylko niewielkie ilości oleju.

2. Oznaczenia na silniku Spójrz na korpus napędu wiertniczego przy portach przyłączeniowych:

  • A / B: Porty robocze (zasilanie/powrót).

  • D / Dr / T: Port drenażowy (Drain lub Tank). To tutaj wpinamy trzeci przewód.

3. Rodzaj szybkozłączy Dobrą praktyką serwisową jest stosowanie różnych typów lub rozmiarów szybkozłączy dla linii przelewowej, aby fizycznie uniemożliwić jej błędne wpięcie. Jeśli np. linie robocze mają złącza płaskie (Flat-Face), linia przelewowa może mieć złącze grzybkowe lub po prostu inny rozmiar gwintu.

Czystość to podstawa hydrauliki

Nawet jeśli poprawnie zidentyfikujesz przewody, możesz uszkodzić układ brudem. Przed każdym podłączeniem wiertnicy:

  1. Przetrzyj szybkozłącza czystą szmatką – piasek w układzie to wróg pomp i zaworów.

  2. Sprawdź stan uszczelek w szybkozłączach – wycieki to nie tylko strata oleju, ale i spadek mocy wiertnicy.

  3. Upewnij się, że złącza są dopięte do końca. Niedopięte złącze może blokować przepływ, co doprowadzi do przegrzania oleju lub zadziałania zaworu bezpieczeństwa.

Zobacz też:  Jak przebiega proces tworzenia odwiertów pod gruntowe pompy ciepła?

Podłączanie wiertnicy hydraulicznej wydaje się czynnością trywialną, ale rutyna bywa zgubna. Pamiętaj: jeśli Twoja wiertnica posiada trzy wyjścia, zawsze najpierw podłączaj linię przelewową (trzeci przewód) do wolnego spływu w koparce, a dopiero potem linie robocze. Przy demontażu – kolejność jest odwrotna. Ta prosta zasada uchroni Twój sprzęt przed jedną z najczęstszych awarii. Pamiętaj też, że dbałość o poprawne podpięcie i czystość hydrauliki jest uniwersalna – te same reguły warto stosować obsługując młoty do koparek, które również są niezwykle wrażliwe na błędy podłączeniowe i zanieczyszczenia oleju.
