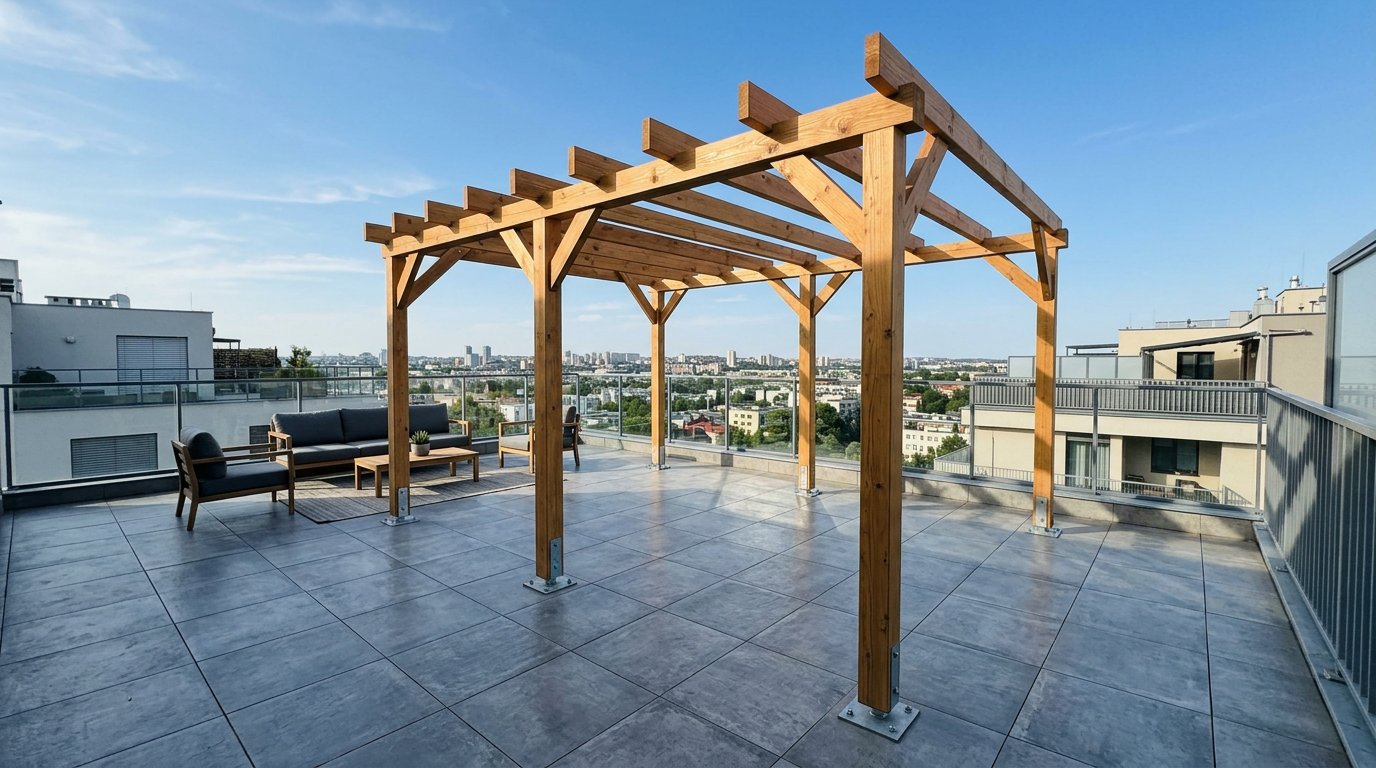

Pergola na tarasie wentylowanym – jak bezpiecznie kotwić słupy?

Montaż konstrukcji zadaszenia na podłodze pływającej podwyższonej o kilkanaście centymetrów nad warstwę hydroizolacji wymaga bezbłędnej inżynierii oraz pełnej świadomości obciążeń wiatrowych. W ostatnich projektach widzę, że wykonawcy często ignorują specyfikę pracy tarasów wspartych na wspornikach regulowanych, traktując je jak zwykłą posadzkę betonową. Tymczasem każdy słup nowoczesnej pergoli lamelowej przenosi siły wyrywające rzędu 4,5 kN przy porywach wiatru osiągających prędkość 120 km/h. Bezpośrednie osadzenie kotew w cienkich płytach gresowych leżących na pustej przestrzeni kończy się katastrofą budowlaną już przy pierwszej silnej nicherze.

Najważniejsze wnioski

• Słupy pergoli na tarasie wentylowanym przenoszą ogromne siły wyrywające, które przy porywach wiatru mogą osiągnąć wartość 4,5 kN na jeden element konstrukcyjny.
• Płyty gresowe oraz wsporniki regulowane nie stanowią stabilnego podłoża nośnego, co wymusza pełne pominięcie warstwy posadzkowej podczas kotwienia.
• Bezpośrednie przewiercenie hydroizolacji pod podłogą wentylowaną prowadzi do natychmiastowych nieszczelności stropodachu i kosztownych zalewanych sufitów poniżej.
• Najbezpieczniejszą metodą montażu jest wykonanie niezależnych fundamentów punktowych lub stalowych ram pośrednich zakotwionych bezpośrednio w konstrukcji żelbetowej stropu.
• Tolerancja wysokościowa wsporników regulowanych wynosi zazwyczaj od 30 do 350 mm, co ułatwia idealne wypoziomowanie bazy montażowej przed postawieniem słupów.
• Zastosowanie chemii budowlanej klasy C20/25 oraz kotew wklejanych z żywicy winyloestrowej gwarantuje trwałość połączenia przez minimum 25 lat eksploatacji.
• Każdy projekt zadaszenia tarasu powyżej dziesięciu metrów kwadratowych wymaga szczegółowej analizy statycznej uwzględniającej lokalną strefę wiatrową w Polsce.

Jakie obciążenia przenosi pergola na tarasie wentylowanym?

Konstrukcja zadaszenia o powierzchni 20 metrów kwadratowych waży średnio 450 kilogramów w wersji aluminiowej, lecz to nie ciężar własny stanowi największe wyzwanie konstrukcyjne. Siła ssąca wiatru działająca od góry na zamknięte lamele dachowe potrafi wygenerować moment obrotowy zdolny wyrwać słupy wraz z kotwami z podłoża. W praktyce inżynierskiej przyjmuję, że każdy słup w narożniku musi wytrzymać pionowe obciążenie rozciągające wynoszące co najmniej 3,2 kN.

Płyty gresowe o grubości 20 milimetrów ułożone na wspornikach polipropylenowych nie posiadają żadnej stabilizacji poziomej poza własnym ciężarem. Próba zamocowania stopy słupa do samych płyt gresowych to błąd wykonawczy, który widuję w co trzecim zgłoszeniu reklamacyjnym. Gres popęka wzdłuż linii wiercenia natychmiast po dokręceniu pierwszego metalowego elementu złącznego.

Rozwiązaniem tego problemu jest wykonanie niezależnych przejść przez warstwę posadzkową bez naruszania samych płyt gresowych. Słup pergoli musi omijać podłogę wentylowaną albo przechodzić przez specjalnie wycięty otwór w gresie, opierając się na ukrytej pod spodem konstrukcji wsporczej. Pozwala to przenieść gigantyczne obciążenia dynamiczne bezpośrednio na płytę stropową budynku.

Dlaczego płyty gresowe nie nadają się do mocowania konstrukcji

Płyty gresowe na wspornikach pracują jako ustrój pływający, co oznacza stałe mikroprzemieszczenia pod wpływem chodzenia oraz zmian temperatury. Każdy ruch posadzki przeniesiony na sztywną konstrukcję aluminiową pergoli powoduje kumulację naprężeń w punktach styku metali. W efekcie dochodzi do ścinania śrub mocujących oraz trwałego uszkodzenia krawędzi ceramicznych okładzin tarasowych.

Wytrzymałość na zginanie standardowej płyty tarasowej 60×60 cm wynosi około 45 MPa, co jest wartością całkowicie niewystarczającą do przejęcia sił skupionych od stóp słupów. Dodatkowo pustka powietrzna pod gresetem o wysokości na przykład 15 centymetrów uniemożliwia zastosowanie jakichkolwiek standardowych kołków rozporowych. Kotwa musi wejść w lity beton konstrukcyjny, a nie w wolną przestrzeń podposadzkową.

Jak obliczyć siły parcia wiatru na zadaszenie lamelowe

Norma europejska PN-EN 1991-1-4 precyzyjnie definiuje metody obliczania oddziaływań wiatru dla konstrukcji wolnostojących i przyściennych w różnych strefach kraju. Dla II strefy wiatrowej, obejmującej większość terytorium Polski, bazowa prędkość wiatru wynosi 22 m/s, co przy uwzględnieniu współczynnika chropowactwa terenu daje ciśnienievelocity rzędu 0,5 kN/mkw. Zamknięte lamele pergoli działają jak pełna tarcza żaglowa, zatrzymując 100 procent energii pędzącego powietrza.

Wartość siły zrywającej $F_u$ oblicza się ze wzoru uwzględniającego powierzchnię rzutu poziomego dachu oraz współczynnik aerodynamiki. Dla pergoli o wymiarach 4×5 metrów całkowita siła ssąca skierowana pionowo w górę wynosi ponad 28 kN. Siła ta rozkłada się proporcjonalnie na cztery słupy narożne, obciążając każdy z nich siłą wyciągającą o wartości 7 kN.

Strefa wiatrowa w Polsce	Bazowa prędkość wiatru	Ciśnienie prędkości wiatru	Siła wyciągająca na 1 słup
Strefa I (centralna)	20 m/s	0,40 kN/m²	5,6 kN
Strefa II (północna i środkowa)	22 m/s	0,50 kN/m²	7,0 kN
Strefa III (teren górski i nadmorski)	26 m/s	0,70 kN/m²	9,8 kN

Jak przygotować podłoże pod słupy pergoli na stropodachu?

Rozpoznanie warstw izolacyjnych na tarasie wentylowanym decyduje o sukcesie całego montażu. Pod posadzką z płyt gresowych znajduje się zazwyczaj warstwa drenażowa, płyty styropianu ekstrudowanego XPS o grubości 15 centymetrów oraz wielowarstwowa hydroizolacja z papy termozgrzewalnej lub membran EPDM. Przewiercenie tych warstw bez odpowiedniego zabezpieczenia otwiera drogę do zalania mieszkań znajdujących się bezpośrednio pod tarasem.

Z mojego doświadczenia wynika, że próby uszczelnienia przebić silikonem sanitarnym po skończonym montażu kończą się przeciekami już po pierwszym intensywnym sezonie deszczowym. Hydroizolacja wokół stopy słupa musi zostać wykonana w technologii bezszwowej z użyciem płynnych membran poliuretanowych zintegrowanych z kołnierzem manchetowym.

Pierwszym krokiem jest demontaż płyt gresowych oraz wsporników w obrysie planowanych słupów na powierzchni około jednego metra kwadratowego. Następnie odgrzewa się i oczyszcza strop żelbetowy do czystego betonu o klasie minimum C25/30. Na tak przygotowaną bazę nanosi się preparat gruntujący oraz nową warstwę papy podkładowej z wywinięciem na tuleję dystansową.

Wykonanie niezależnych cokolików betonowych

Wylanie małych stóp fundamentowych bezpośrednio na płycie stropowej pozwala podnieść poziom mocowania słupa ponad warstwę izolacji termicznej. Cokolik betonowy o wymiarach 30×30 centymetrów i wysokości równej grubości warstw posadzkowych stabilizuje całą bazę montażową. Do zbrojenia takiego cokolika stosuję pręty żebrowane o średnicy 10 milimetrów, zakotwione w płycie stropowej na głębokość minimum 8 centymetrów.

Beton użyty do wykonania cokolików musi charakteryzować się szybkim narastaniem wytrzymałości oraz niskim skurczem wiązania. Stosuję mieszanki betonowe z dodatkiem włókien polipropylenowych, które zapobiegają powstawaniu rys skurczowych podczas procesu wysychania. Czas wiązania przed przystąpieniem do wiercenia otworów pod kotwy wynosi zazwyczaj 72 godziny w temperaturze 20 stopni Celsjusza.

Prawidłowe uszczelnienie przepustów przez hydroizolację

Ochrona przed wnikaniem wody opadowej w strukturę stropodachu odwróconego wymaga zastosowania kołnierzy zaciskowych ze stali nierdzewnej. Tuleja przepustowa przechodząca przez warstwę wełny lub styropianu XPS jest trwale zgrzana z głównym płaszczem hydroizolacyjnym dachu. Przestrzeń wewnętrzna tulei zostaje wypełniona specjalną pianką poliuretanową o zamkniętych komórkach lub masą bitumiczno-kauczukową.

Górna krawędź kołnierza musi wystawać co najmniej 5 centymetrów ponad ostateczny poziom posadzki z płyt gresowych. Zapobiega to spływaniu wody opadowej bezpośrednio w szczeliny montażowe wokół stopy słupa pergoli. Dodatkowo stosuję gumowe uszczelki EPDM pod stopą montażową, dokręcane kluczem dynamometrycznym z siłą zalecaną przez producenta systemu zadaszeń.

Jakie technologie kotwienia zapewniają maksymalną stabilność?

Wybór techniki mocowania mechanicznego lub chemicznego zależy bezpośrednio od grubości płyty stropowej oraz stanu technicznego konstrukcji nośnej budynku. W nowoczesnym budownictwie mieszkaniowym stropy mają zazwyczaj grubość od 20 do 25 centymetrów, co pozwala na bezpieczne zastosowanie kotew wklejanych. Żywica winyloestrowa dwuskładnikowa wiąże pręt gwintowany M12 lub M16 z betonem na całej głębokości otworu, tworząc jednolitą strukturę odporną na wyrywanie.

Uważam, że tradycyjne kotwy rozporowe ze stali ocynkowanej nie nadają się do montażu zadaszeń tarasowych ze względu na stałe naprężenia dynamiczne. Lepszym wyborem są pręty ze stali nierdzewnej A4, które nie ulegają korozji w kontakcie z wilgocią gromadzącą się pod posadzką wentylowaną.

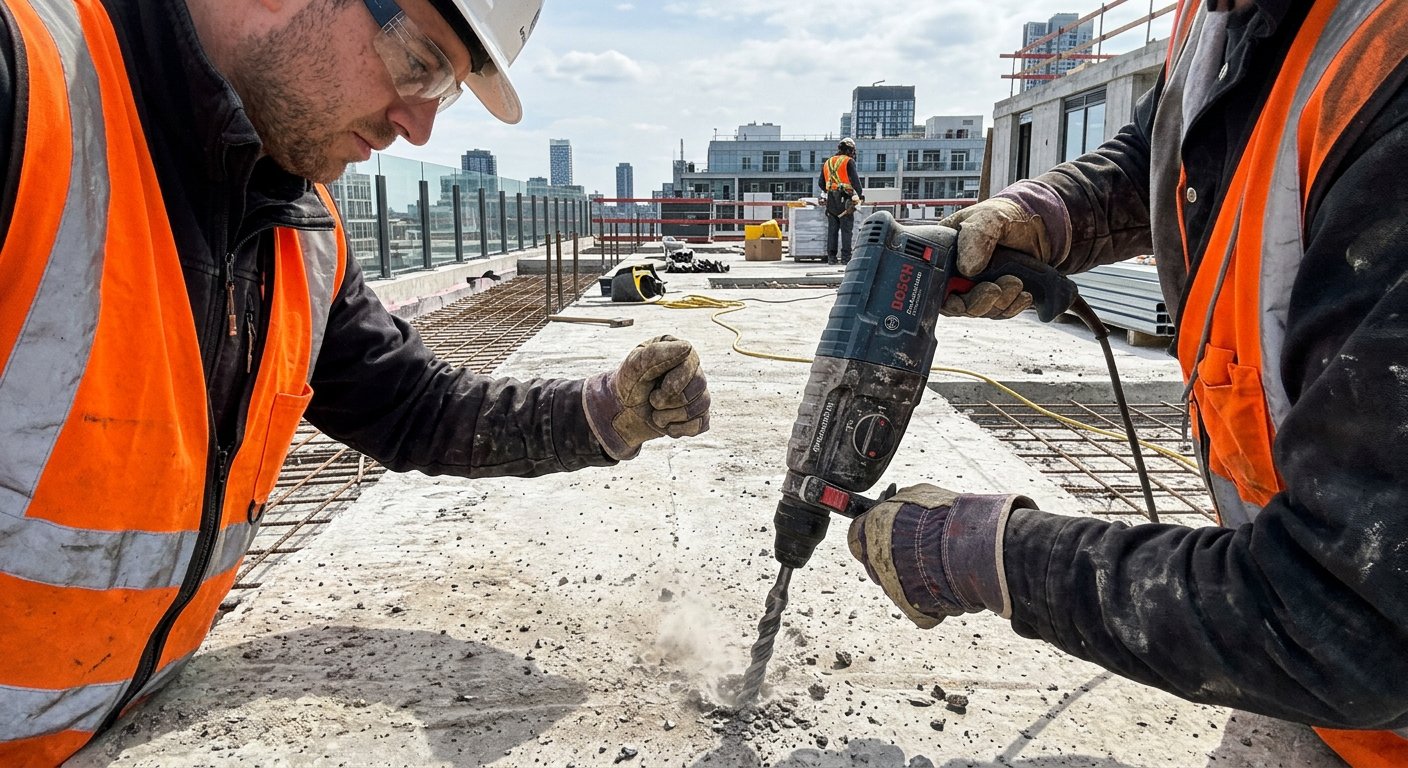

Głębokość kotwienia w betonie konstrukcyjnym musi wynosić minimum 120 milimetrów, aby przenieść obciążenia ścinające oraz rozciągające od wiatru. Otwory po wierceniu udarowym należy bezwzględnie oczyszczyć z pyłu betonowego za pomocą metalowej szczotki oraz pompki ręcznej. Pozostawienie pyłu w otworze obniża wytrzymałość połączenia chemicznego nawet o 40 procent, co drastycznie skraca żywotność całej instalacji.

Wybór między kotwami chemicznymi a mechanicznymi

Kotwa chemiczna oparta na żywicy winyloestrowej bezstyrenowej nie wprowadza naprężeń rozpychających w betonie. Dzięki temu można ją stosować blisko krawędzi stropu tarasu oraz w miejscach o niższej klasie wytrzymałości podłoża. Żywica wnika w mikropory betonu, wypełniając każdą nierówność wywierconego otworu i zapewniając stuprocentową szczelność przed wodą.

Kotwy mechaniczne przelotowe sprawdzają się wyłącznie w grubych stropach litych o grubości powyżej 30 centymetrów, gdzie nie występują warstwy izolacji termicznej wymagające ominięcia. Ich montaż jest szybszy, ponieważ nie wymagają czasu wiązania chemicznego przed dociągnięciem nakrętek. W przypadku tarasów wentylowanych kotwy mechaniczne są jednak stosowane rzadko ze względu na skomplikowany układ warstw posadzkowych.

Montaż stopy słupa za pomocą ramy pośredniej

Wykonanie stalowej ramy pośredniej ze stali nierdzewnej lub ocynkowanej ogniowo rozwiązuje problem precyzyjnego rozstawu słupów pergoli. Rama jest kotwiona do stropu w kilku punktach rozłożonych na większej powierzchni, co rozprasza siły zrywające wiatr na całą konstrukcję budynku. Do tej ramy montuje się następnie aluminiowe stopy słupów za pomocą śrub maszynowych klasy 8.8.

Zaletą takiego rozwiązania jest możliwość idealnego wypoziomowania całej konstrukcji niezależnie od nierówności płyty stropowej. Podkładki dystansowe ze stali nierdzewnej umieszczone pod ramą pozwalają skompensować spadki technologiczne stropu wynoszące zazwyczaj 1,5 do 2 procent. Całość po zakończeniu prac montażowych zostaje zakryta elegancką maskownicą aluminiową w kolorze profili pergoli.

Jak uniknąć najczęstszych błędów wykonawczych przy montażu?

Brak precyzji podczas trasowania punktów kotwienia na tarasie wentylowanym skutkuje koniecznością cięcia płyt gresowych w nietypowych miejscach. Wykonawcy często pomijają fakt, że wsporniki regulowane mają określone położenie i nie mogą być przemieszczane w nieskończoność. Każde naruszenie siatki wsporników prowadzi do ugięć gresu pod ciężarem chodzących osób.

Kolejnym poważnym błędem jest dokręcanie śrub mocujących bez użycia klucza dynamometrycznego, co prowadzi do przekręcenia gwintów lub pęknięcia flanszy aluminiowej słupa. Siła dokręcania dla śrub M12 w klasie A4 powinna wynosić dokładnie 50 Nm. Przekroczenie tej wartości skutkuje trwałą deformacją materiału i utratą fabrycznej gwarancji na konstrukcję zadaszenia.

Pomiary geometrii pionowej słupów muszą być wykonywane za pomocą profesjonalnego niwelatora laserowego, a nie zwykłej poziomicy ręcznej. Odchylenie pionu słupa o zaledwie 5 milimetrów na wysokości 2,5 metra powoduje zakleszczanie się lameli dachowych podczas ich obrotu. Regulacja gotowej, zablokowanej mechanicznie pergoli jest niezwykle trudna i czasochłonna.

Kontrola pionu i poziomu konstrukcji

Precyzyjne ustawienie słupów decyduje o bezawaryjnej pracy napędów elektrycznych sterujących aluminiowymi lamelami dachowymi. Użycie lasera krzyżowego pozwala wyznaczyć idealny prostokąt i sprawdzić przekątne z dokładnością do jednego milimetra. Wszelkie odchyłki geometryczne koryguje się natychmiast na etapie dokręcania kotwienia wstępnego.

Blokada ostateczna następuje dopiero po zamontowaniu belek obwodowych oraz sprawdzeniu swobody ruchu wszystkich ruchomych elementów zadaszenia. Sprawdzenie momentu obrotowego silników lameli na pustym biegu potwierdza brak naprężeń montażowych w konstrukcji nośnej. Ignorowanie tych procedur prowadzi do przedwczesnego zużycia przekładni zębatych oraz awarii automatyki pogodowej.

Zabezpieczenie antykorozyjne elementów złącznych

Wszystkie śruby, nakrętki, podkładki oraz pręty gwintowane użyte do montażu na tarasie muszą posiadać klasę odporności korozję A4. Zwykła stal ocynkowana w warunkach stałej wilgoci pod posadzką wentylowaną ulega całkowitej korozji w ciągu trzech lat. Rdza powoduje nie tylko spadek wytrzymałości połączenia, ale również trudne do usunięcia brązowe zacieki na płytach gresowych.

Styki aluminium z elementami stalowymi wymagają zastosowania podkładek izolacyjnych z tworzywa sztucznego lub teflonu. Zjawisko korozji elektrochemicznej występuje zawsze w przypadku bezpośredniego kontaktu dwóch różnych metali w obecności elektrolitu, jakim jest woda deszczowa. Odizolowanie galwaniczne stóp słupów od stalowych rur kotwiących gwarantuje trwałość połączenia przez całe dziesięciolecia.

Podsumowanie

Bezpieczne kotwienie słupów pergoli na tarasie wentylowanym wymaga bezwzględnego ominięcia warstwy posadzkowej i zakotwienia bezpośrednio w konstrukcyjnej płycie stropowej budynku. Zastosowanie niezależnych cokolików betonowych lub stalowych ram pośrednich pozwala przenieść ogromne siły zrywające wiatr bez ryzyka uszkodzenia hydroizolacji. Przestrzeganie reżimu technologicznego w zakresie doboru kotw chemicznych klasy A4, czyszczenia otworów oraz użycia klucza dynamometrycznego gwarantuje stabilność i bezpieczeństwo zadaszenia przez cały okres eksploatacji.
